如何根据SATWE计算结果手工配筋

点击次数:更新时间:2022-08-11 21:08:39【打印】

如何根据SATWE计算结果手工配筋

一、SATWE梁的计算结果的含义：

1、加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配筋率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加
密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；

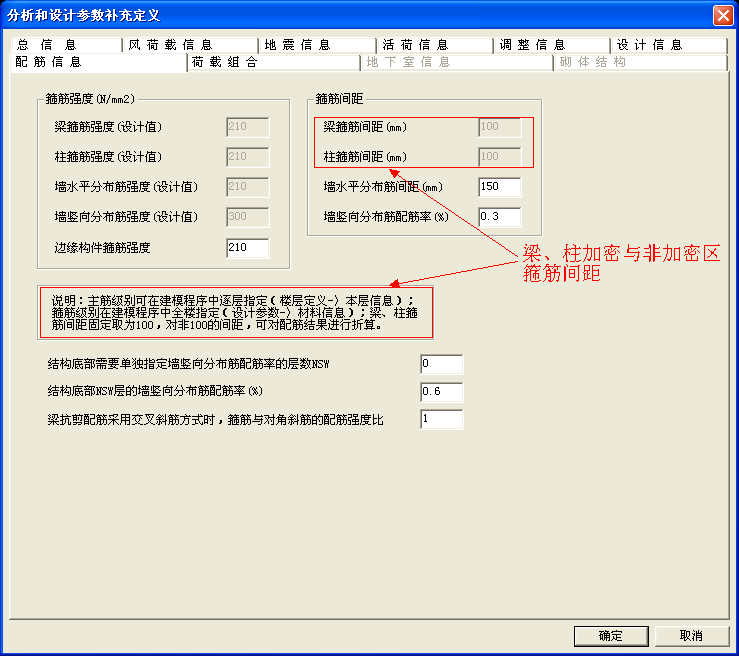

1）用户输入的箍筋间距信息在SATWE参数设置框中

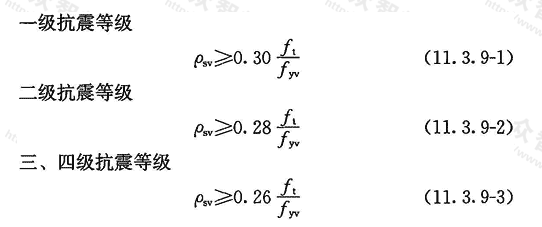

2）沿梁全长箍筋的面积配筋率要求，见《混规》11．3．9 梁端设置的第一个箍筋距框架节点边缘不应大于50mm。非加密区的箍筋间距不宜大于加密区箍筋间距的2倍。沿梁全长箍筋的面积配筋率ρsv应符合下列规定：

3）如何进行换算？
保持总的配箍率不变，当加密区间距为100，非加密区间距为200，则应对非加密区箍筋面积进行换算，假设换算前后面积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.[即Asv/S保持不变，原因见《混规》-2010中式（4.3.2-2）]
2、算例

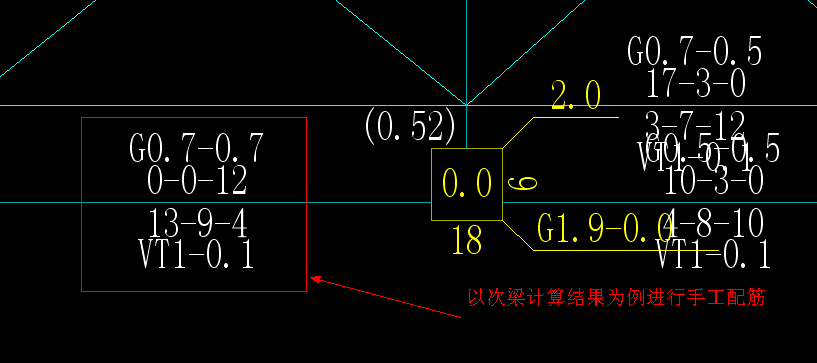

下面的梁为百盛米厂第三层右边数过来第四根边梁。
该梁有关信息如下：
截面参数 (m)              B*H = 0.250*0.600
  保护层厚度 (mm)           Cov = 30.0
  箍筋间距 (mm)             SS = 100.0
  混凝土强度等级            RC = 30.0
  主筋强度 (N/mm2)          FYI = 360.0
  箍筋强度 (N/mm2)          FYJ = 210.0
  抗震构造措施的抗震等级    NF = 4

1、梁顶纵筋和梁底纵筋（bxh=250mmx600mm）
1）配置原则：
框架梁、次梁单侧纵筋不得多于两层，底筋根数不少于3根；
同侧纵筋布置中，不同直径的钢筋，直径相差不大于2级；
框架梁、次梁通长纵筋直径可小于支座短筋直径。尽量使通长面筋（钢筋面积）不大于支座纵筋面积的60％，但不宜小于30％。
2）手工配置：
梁面（右）：AS=12cm²=1200 mm², 实配4根HRB400级直径20（1257），保护层C=20，  2x(20+8)+3x25+4x20=211<250, 放置一排,满足（见《混凝》P102和P115）
梁底（左）（：AS=13cm²=1300 mm², 实配5根HRB400级直径20（1571），保护层C=20，2x(20+8)+4x25+5x20=256>250, 放置两排，上排2根，下排3根。

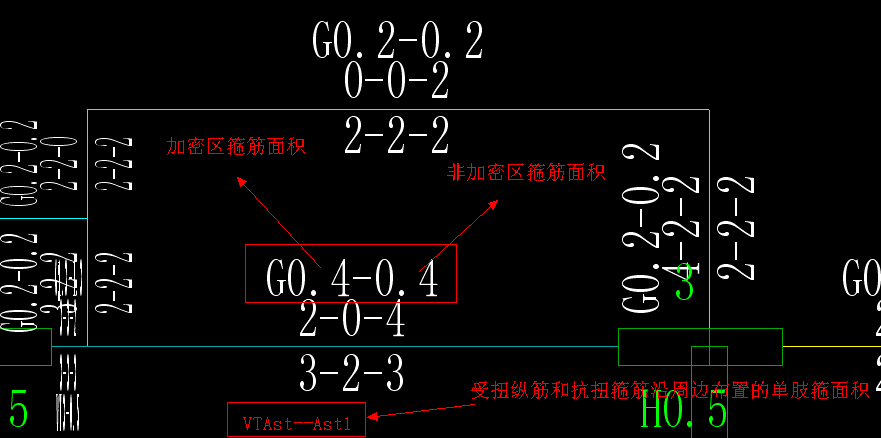

2、梁加密区、非加密区箍筋：G0.7—0.7
1）配置原则：1.满足受力要求；2.满足构造要求；
2）手工配置：G0.7—0.7
   G—箍筋标志
       0.7—表示在箍筋间距100mm范围内，箍筋总横截面（S范围内水平剖切面）面积                         为70 mm2,至少配置2肢箍，2*ASV1≧70mm2, 即有单肢箍Asv1≧35mm2,d=8mm(Asv1=50.3),满足要求。
       3) 非加密区换算
ASV1/ S1= ASV2/ S2，ASV1=0.7，S1=100，非加密区S2=150，则ASV2=1.05=105 mm²，配置2肢箍，2根 d=8mm(Asv=50.3x2=100.6mm2)，面积基本满足。
若非加密区间距为200，ASV1/ S1= ASV2/ S2，ASV1=0.7，S1=100，S2=200，则ASV2=1.4=140 mm²，则若配置2肢箍，2根d=8mm(50.3)则不安全, 可配2根d=10mm钢筋，Asv2=157mm2>140mm2
3、梁受扭纵筋：VT1—0.1
VT—受扭钢筋标志
1—表示受扭纵筋面积，单位为cm2,1即为100 mm²，可在梁侧配置受扭纵筋N4根12(As=452.2mm2,混规11.3.9)
4、梁抗扭箍筋
0.1—表示抗扭箍筋沿周边布置的单肢箍面积（cm2），即10 mm²，此处可验算上述配置箍筋是否满足70+10=80的要求，适配箍筋Asv=2x50.3mm2>80mm2，满足（即实配箍筋面积≧抗扭箍筋面积+抗剪箍筋面积）。
5、PKPM的初始配筋钢筋与手算比较：

梁左：1）电算配筋为：2根20+2根18HRB400，As=1137mm2, 略小于配筋简图中1200mm2[(1200-137)/1200=5.2%]
2）手算配筋：4根HRB400，Asv=1257mm2，略大，偏安全。
3）比较：由上知道，手工配筋人为地减少了钢筋直径种类，便于施工，故配筋更加合理。
二、SATWE柱的计算结果的含义：

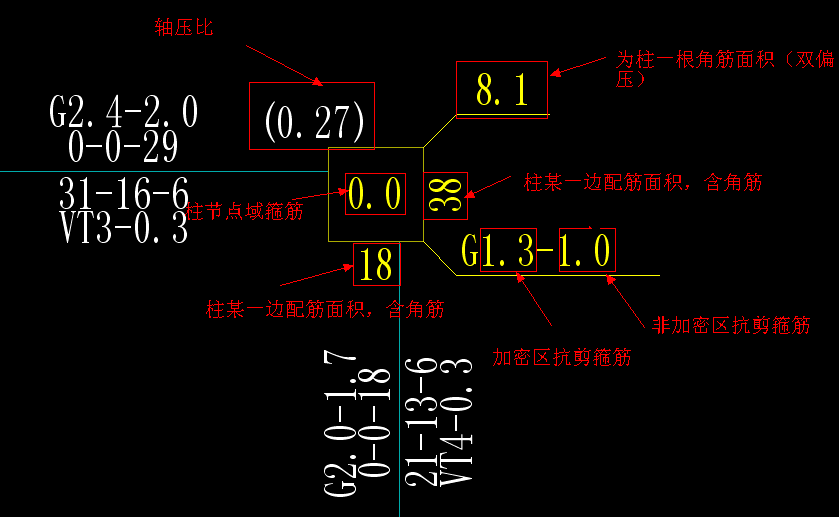

1、柱全截面的配筋面积为：As=2*(Asx+Asy) - 4*As_corner；
2、柱的箍筋是按用户输入的箍筋间距计算的，并按加密区内最小体积配箍率要求控制；柱的体积配箍率是按双肢箍形式计算的，当柱为构造配筋时，按构造要求的体积配箍率计算的箍筋也是按双肢箍形式给出的。

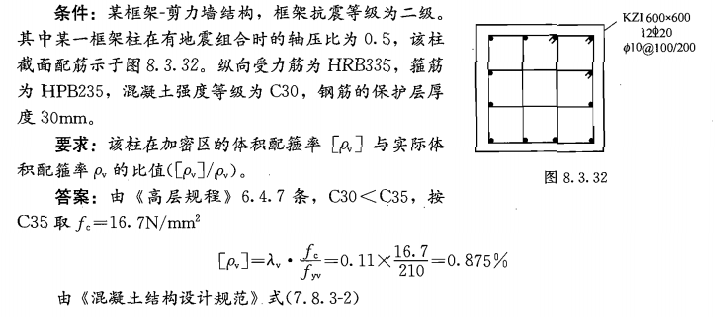

《抗规》6．3．9柱箍筋加密区的体积配箍率，应按下列规定采用：
1)柱箍筋加密区的体积配箍率应符合下式要求：

2、算例
下面的柱为中山颐园第一层右上角柱。
该梁有关信息如下：
截面参数 (m)              B*H = 0.600*0.600
保护层厚度 (mm)           Cov = 30.0
   箍筋间距 (mm)             SS = 100.0
  混凝土强度等级            RC = 35.0
  主筋强度 (N/mm2)          FYI = 360.0
   箍筋强度 (N/mm2)          FYJ = 210.0
抗震构造措施的抗震等级    NF = 4
1）柱边纵筋：
（1）配置原则：
满足全截面最小配筋率要求（抗规6.3.7）；除此之外，柱每侧纵向钢筋配筋率不小于0.2％（角筋可重复计算）；
柱纵筋间距不大于200，净距不小于50。一般取150～200（抗规6.3.8）；
应注意边柱、角柱在顶层的计算结果；
当地下室顶板为嵌固端时，应注意地下室柱截面每侧的纵向钢筋面积要求；调整柱纵筋直径，根数宜不变；

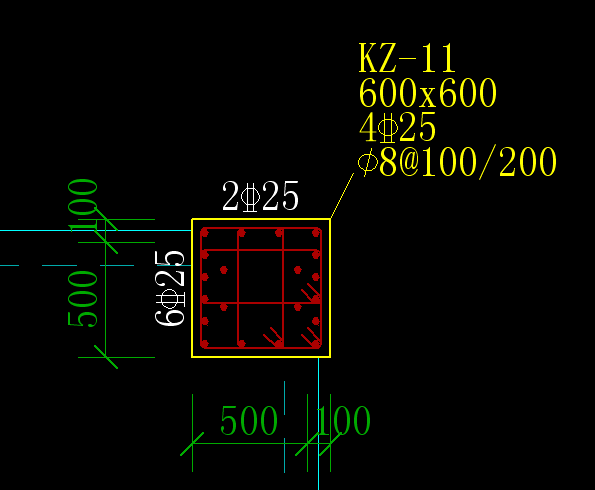

（2）柱一侧面积为3800，配置8根25，实配面积为3927，但需放置两排。
另一侧为1800，配置4根25，实配面积为1963，需放置一排。

2）加密区与非加密区箍筋
(1)配置原则：满足受力要求；满足构造要求；
抗规6.3.7有加密区箍筋最大间距和最小直径要求；抗规6.3.9有加密区范围、箍筋肢距和加密区的体积配箍率的规定，二、三级抗震等级，当箍筋肢距按250控制。且要求隔一拉一。
裙房框架的角柱、楼梯间等部位的短柱（剪跨比不大于2）箍筋全长加密。
（2）加密区抗剪箍筋面积为130 mm²，配置3肢直径8钢筋，实配抗剪箍筋面积150.9 mm²，但为了满足箍筋肢距要求，故配筋4肢直径8钢筋。
非加密区间距取100时，非加密区抗剪箍筋面积为100 mm²；假设非加密区箍筋为4肢，则非加密区抗剪箍筋面积为201.2 mm²，若假设其间距为S2，则S2=200 mm。若取加密区间距为150，也是4肢直径8钢筋，实配抗剪箍筋面积201.2 mm²，换算为间距为100时，换算抗剪箍筋面积为201.2 /1.5=133.3 mm²>100 mm²浪费。
